INSTALASI MEDIA TRANSMISI JARINGAN

PEMBUATAN JARINGAN SEDERHANA

Jaringan komputer sederhana, merupakan jaringan komputer yang terdri dari dua atau beberapa komputer, dimana setiap station atau komputer yang terdapat didalam lingkungan jaringan tersebut bisa saling berbagi (peer to peer).



1.     Peralatan Instalasi

A.    Crimping Tool

Digunakan untuk memotong kabel, melepas pembungkus kabel dan memasang konektor.

B.     LAN Tester

Digunakan untuk melihat koneksi antar kabel, apakah pin-pin yang terkoneksi sesuai dengan konfigurasi

C.     Konektor

Digunakan untuk menghubungkan kabel UTP dengan NIC.

2.      Membuat Kabel Straight Trought dan Cross Over

A.  Pertama-tama kita menyiapkan kabel UTP dan pastikan panjang kabel UTP sesuai dengan kebutuhan

B.    Kupas kulit kabel sesuai dengan konektur rj45 menggunakan crimping tool

C.     Pisahkan gelang-gelang warna

D.    Susun urutan warna sesuai dengan kebutuhan jaringan

E.     Pastikan urutan warna sesuai standar

F.      Pastikan ujung kabel di potong sama rata

G.  Jika urutan kabel telah sesuai dan dipotong sama rata, masukkan kabel UTP kedalam   konektor

H.    Rapatkan konektor menggunakan crimping tool

I.       Uji konektifitas kabel UTP menggunakan LAN Tester

3.      Langkah-Langkah Membuat Koneksi Pada LAN Peer To Peer

A.    Masukkan kabel LAN ke port LAN di laptop pertama dan laptop kedua

B.    Buka control panel pada kedua laptop pilih Network and Internet → Network and Sharing Center → Change Advenced Sharing Setting.

C.  Di menu Change Advanced Sharing Setting pada current profil dan public pilih Turn on Network Discovery, Turn on file and printer sharing, turn off folder sharing dan Turn of password protecting sharing.

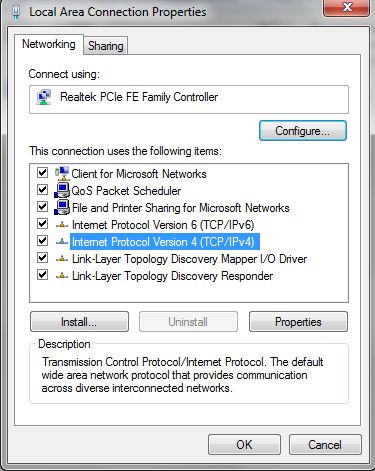

D. Setelah itu kembali ke Control Panel → Network and Sharing Center, pilih change adapter setting lalu klik kanan pada LAN Network → properties pada tab (TCP/Ipv4) lalu klik properties akan muncul tab baru dan pilih use the following IP address. Isi dengan:

E Laptop pertama

-          IP Address    : 192.168.0.1

-          Subnet Mask : 255.255.255.0

E Laptop kedua

-          IP Address    : 192.168.0.2

-          Subnet Mask : 255.255.255.0

4.      Mengecek Koneksi

Seteleh melakukan setting seperti di atas sibat bisa mengecek apakah koneksi 2 laptop tersebut sudah tersambung atau belum dengan cara :

-     Buka Command Prompt (CMD) pada laptop 1 lalu ketik “ping 192.168.0.2”, bila muncul seperti ini “Replay from 192.168.0.2” berarti sudah terkoneksi, bila belum terkoneksi coba cek sambungan kabel atau ganti kabel yang masih berfungsi. Dan lakukan hal yang sama pada laptop kedua.
